  JMF-DB多功能2比例/5开关 JMF-IE多功能 2比例/5开关 JMF-IL柱式 2比例/5开关
  JMF-IC固体 2比例/5开关 MG 可选手柄-3比例/9开关



JMF-DB多功能2比例/5开关

多轴摇杆 型号:JMF-DB

主要性能简介:
多轴大功率摇杆控制器适用于电液比例系统
内置弹簧阻尼元件,模拟原机械手柄的正常操作触觉,防止普通电子摇杆易发生的误动作。

DB - 柱式手柄配置有4-6个按键(A向)和DM开关

机械参数:

  • 大功率、玻璃纤维塑料外壳、强化磨光表面
  • 摆动角度(各轴):25
  • 工作温度:-25°C - +80°C
  • 摇杆工作寿命:3000000
  • 保护等级:IP65(安装法兰以上部分)

电气参数:
电源:5-15V
开关输出:按键开关6个,方向开关4个,开关负载:5A
比例通道:2个,最大电流:10 mA
电位器电阻:5Kohm

比例信号输出: Vin输入电压的50%/80%

控制配置类别:

  • LIS -- 单轴/单向
  • L2S -- 单轴/双向
  • L4C -- 双轴/双向
  • L4D -- 多轴/双向
  • Y10/Y11/00-3/4针电位器/无方向开关配置
  • Y10/Y11/1M-3/4针电位器/NO/NC开关配置
  • Y10/Y11/2M-3针/4针电位器/双向NO/NC开关配置

  产品样本:[3针电位器] [4针电位器] [ Back to top ]

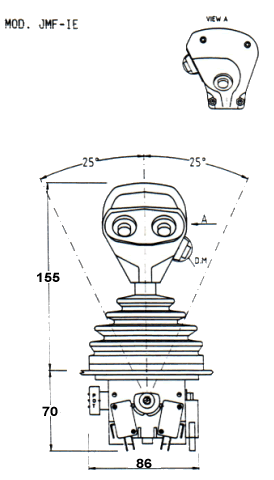

JMF-IE多功能 2例/5开关

多轴摇杆 型号:JMF-IE

主要性能简介:
多轴大功率摇杆控制器适用于电液比例系统,内置弹簧阻尼元件,模拟原机械手柄的正常操
作触觉,防止普通电子摇杆易发生的误动作。

IE- 柱式手柄配置有2个按键(A向)和DM开关

机械参数:

  • 大功率、玻璃纤维塑料外壳、强化磨光表面
  • 摆动角度(各轴):25
  • 工作温度:-25°C - +80°C
  • 摇杆工作寿命:3000000
  • 保护等级:IP65(安装法兰以上部分)

电气参数:
电源:5-15V
开关输出:按键开关3个,方向开关4个,开关负载:5A
比例通道:2个,最大电流:10 mA
电位器电阻:5Kohm

比例信号输出: Vin输入电压的50%/80%

控制配置类别:

  • LIS -- 单轴/单向
  • L2S -- 单轴/双向
  • L4C -- 双轴/双向
  • L4D -- 多轴/双向
  • Y10/Y11/00-3/4针电位器/无方向开关配置
  • Y10/Y11/1M-3/4针电位器/NO/NC开关配置
  • Y10/Y11/2M-3/4针电位器/双向NO/NC开关配置
  产品样本:[3针电位器] [4针电位器] [ Back to top ]

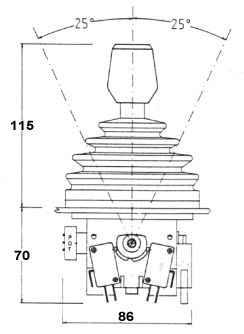

JMF-IL柱式 2比例/5开关


多轴摇杆 型号:JMF-IL

主要性能简介:
多轴大功率摇杆控制器适用于电液比例系统
IL-手柄
固体塑料柄头

机械参数:

  • 大功率、玻璃纤维塑料外壳、强化磨光表面
  • 摆动角度(各轴):25
  • 工作温度:-25°C - +80°C
  • 摇杆工作寿命:3000000
  • 保护等级:IP65(安装发兰以上部分)

电气参数:
电源:5-15V
输出信号:见图表
最大电流:10 mA
开关负载:5A

电位器电阻:5Kohm

比例信号输出: Vin输入电压的50%/80%

控制配置类别:

  • LIS -- 单轴/单向
  • L2S -- 单轴/双向
  • L4C -- 双轴/双向
  • L4D -- 多轴/双向

  产品样本:[3针电位器] [4针电位器] [ Back to top ]

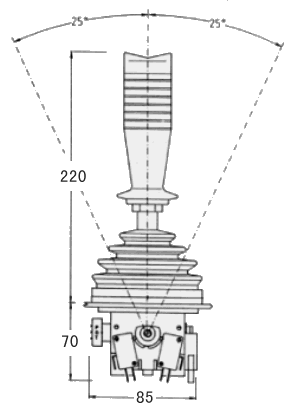

JMF-IC固体 2比例/5开关


多轴摇杆 型号:JMF-IC

主要性能简介:
多轴大功率摇杆控制器适用于电液比例系统,内置弹簧阻尼元件,模拟原机械手柄的正常操作触觉,防止普通电子摇杆易发生的误动作。

IC -大型柱式手柄配置有按键和其它开关

机械参数:

  • 大功率、玻璃纤维塑料外壳、强化磨光表面
  • 摆动角度(各轴):25
  • 工作温度:-25°C - +80°C
  • 摇杆工作寿命:3000000
  • 保护等级:IP65(安装法兰以上部分)

电气参数:

电源:5-15V
开关输出:按键开关1/2个,方向开关4个,开关负载:5A
比例通道:2个,最大电流:10 mA
电位器电阻:5Kohm
最小负载阻抗 #2针 (信号线):50 Kohm
2针最大工作电流:1 mA

比例信号输出: Vin输入电压的50%/80%

控制配置类别:

  • LIS -- 单轴/单向
  • L2S -- 单轴/双向
  • L4C -- 双轴/双向
  • L4D -- 多轴/双向
  • Y10/Y11/00-3针/4针电位器/无方向开关配置
  • Y10/Y11/1M-3针/4针电位器/NO/NC开关配置
  • Y10/Y11/2M-3针/4针电位器/双向NO/NC开关配置


  产品样本:[3针电位器] [4针电位器] [ Back to top ]



MG 可选手柄-3比例/9开关


MG-00型多功能摇杆杆头(与JMF摇杆底座配套)

MG-00型多功能摇杆杆头是根据人体科学功能设计,耐热耐低温塑料制成。杆头适应于双轴双向或双轴多向比例摇杆,并可配置各种开关和比例电位器。

1.MG/G0-08型配置

  • 杆头正面最多可配置8个按键开关(感应负载 3A)
  • 杆头背面可配置3个按键开关
  • 零位保护开关

2.MG/C0-32型配置

  • 杆头正面可配置3个摇杆开关(感应负载8A)
  • 杆头背面可配置3个按键开关
  • 零位保护开关

3.MG/EH-52型配置

  • 可配置3个微型比例摇杆

4.特殊配置:

  • 开关量(CO型)和比例量(EH型)混合配置

  • 操作性能好,可靠性强
  • 科学人体设计,提高工作效率
  • 安装方便适应于各种型号摇杆

按键开关的电子性能参数:

  • 机械使用寿命:>1000000
  • 推力:1.5公斤
  • 触点:银合金
  • 工作温度:-55°C - +80°C
  • 颜色:红黄绿蓝黑白




[ 产品样本] [ Back to top ]
