PWM-P2-MP**-P

EC-PWM-P2-MP**-P 比例放大器（单通道双向2个比例阀）

PWM电子放大器用于单通道双向二个比例电磁阀的开环控制，可提供模拟接口或数据接口。

技术参数：

工作电压: 8-32 VDC
最大电量损耗: 100 mA (无负载)
工作温度: -25°C / + 85°C
存储温度: -40°C / + 100°C
环境密封保护等级: IP68
比例输入信号:1-2.5N-4V
输入阻抗: 40 kOhm
放大电流范围(PWM): 0-900 mA
震颤频率: 可调
线性精度: 100%
RAMP升降可调时间: 0-3 sec

调整（采用微调电位器）:

. A阀最大电流 . 控制曲线
. B阀最大电流 . 震颤频率 . 坡升降

"H" 型(金属外壳，平面安装)

性能特点:

EC-PWM-P2-MP**-P PWM放大控制器为双线圈比例压力阀、比例流量阀和比例换向阀设计,其特点是提供了各种不同的输入控制接口：模拟输入，CANbus总线输入及RS232输入。PWM的各种特性参数可通过PC机调整。由于控制参数的受厂家电磁铁参数的限制，所以订货时应与供应商确认适应线圈的种类。

叠加于放大电路的震颤信号可以减少阀件之间的摩擦,防止阀件卡死,改善比例阀的特性.

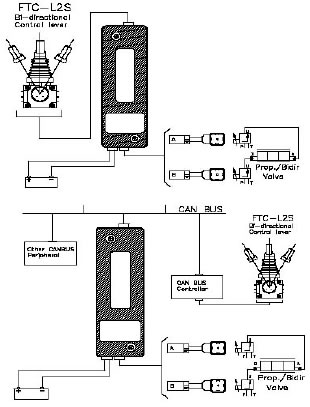

应用实例:(见右图)

订货型号: EC - PWM - P2 - MP ** - P
MPAN = 模拟量输入
MPCB = CANbus 总线接口
MPRS = RS232 串口
